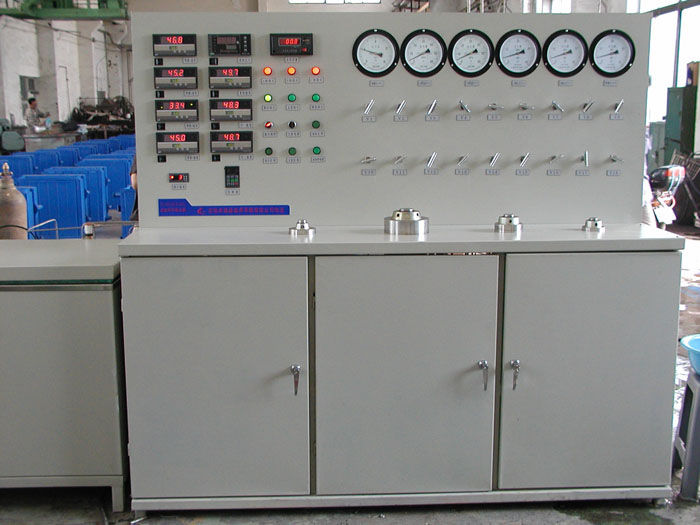

10LX2超臨界CO2萃取實驗裝置

發布時間:2021-06-03 16:42瀏覽次數:
10LX2超臨界CO2萃取實驗裝置

1:設備概括

本套裝置為10L×2兩萃兩分規模的CO2超臨界萃取設備,萃取工作介質為二氧化碳。萃取釜設計壓力35Mpa,容積10L×2,串聯工作,也可單獨使用。萃取釜的開啟方式采用T型螺紋結構;10升料筐2個。在設備的設計、制造、檢驗、安裝和調試的全過程中,嚴格執行現行有效的國家相關標準及法規的要求。

2:設備組成

本設備由CO2加壓系統、萃取和分離系統、CO2循環系統、清洗系統、攜帶劑系統、冷水循環系統、熱水循環系統、機架平臺、控制系統、系統等組成。

3:萃取和分離系統工作描述

萃取循環過程:液態CO2從CO2循環儲罐出液口經過低溫?fù)Q熱器進一步冷凝進入CO2加壓泵入口,經CO2加壓泵加壓進入萃取加熱器加熱,使CO2相變?yōu)槌R界狀態,超臨界狀態的CO2從萃取釜底部進入萃取釜,經萃取釜出口處的調節閥調節,穩定萃取壓力,物料在萃取釜內被萃取,帶有萃取物的CO2從萃取釜頂部出口排出,經過分離一加熱器升溫至分離一設定溫度后,再進入分離一釜入口,調節分離一釜出口處的調節閥使壓力達到分離一釜要求的工藝壓力,產品在分離一釜內分離。 仍帶有萃取物的CO2流入分離二加熱器升溫或降溫至分離二需要的工藝溫度,再進入分離二釜內,調節分離二釜出口處的調節閥使壓力達到分離二要求的工藝壓力,萃取物在二級解析釜內再次進行的分離。

序號 名   稱 技 術 參 數 數量 備注
1 萃取釜(含快開裝置) 10/350 bar 2
2 分離釜Ⅰ 5L/160bar 1
3 分離釜Ⅱ 5L/120 bar 1
4 分離Ⅰ加熱器 160 bar 1
5 分離Ⅱ加熱器 120 bar 1
6 萃取加熱器 350 bar 1
7 物料筒 有效容積8L 2
8 CO2高壓泵 200L/h,350bar 1

4:CO2循環系統工作描述

分離后的氣態CO2進入冷凝器,CO2冷凝成液態后流入CO2循環儲罐,從而實現CO2的循環萃取、分離過程。萃取完成后萃取釜內的CO2通過分離釜降壓平衡至50bar

具體配置如下:

序號 名   稱 技 術 參 數 數量 備注
1 冷凝器 90 bar 1
2 CO2中間儲罐/CO2 24L/120bar 1

?
